网线线序排列与100M/1000M接法详解

网线排列顺序及100M、1000M网线接法详解

网线作为连接网络设备的重要传输介质，其排列顺序和接法直接关系到数据传输的速度和稳定性。本文将从网线的排列顺序、100M网线的接法以及1000M网线的接法三个方面进行详细阐述，以帮助读者更好地理解和应用网线。

一、网线的排列顺序

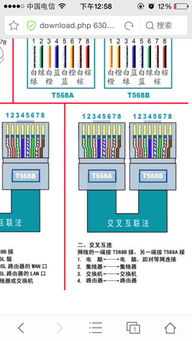

网线通常由8根不同颜色的绝缘铜导线组成，这8根导线以特定的顺序排列在RJ-45水晶头中。按照国际标准，主要有两种排列顺序：T568A和T568B。

1. T568A标准

T568A标准的排列顺序从左到右（水晶头铜片位置向上）为：

白绿（1）

绿（2）

白橙（3）

蓝（4）

白蓝（5）

橙（6）

白棕（7）

棕（8）

2. T568B标准

T568B标准的排列顺序从左到右（水晶头铜片位置向上）为：

白橙（1）

橙（2）

白绿（3）

蓝（4）

白蓝（5）

绿（6）

白棕（7）

棕（8）

这两种排列顺序在网络设备之间的连接中起到了至关重要的作用。通常情况下，T568B标准更为常用，因为许多现代计算机和路由器都能够自动识别这种排列顺序。

二、100M网线的接法

在100M的网络环境中，网线的接法通常只涉及到使用其中的4根导线（即橙白、橙、绿白、绿）来传输数据。虽然网线中有8根导线，但在100M网络中，其他4根导线（蓝、白蓝、棕白、棕）并不参与数据传输。

1. 直通线的接法

直通线（也称为普通网线）是指两端都按照同一种标准（通常是T568B）排列的网线。直通线主要用于计算机与交换机或集线器之间的连接，以及交换机与路由器之间的连接。

直通线的具体接法如下：

一端：白橙、橙、白绿、绿、白蓝、蓝、白棕、棕（T568B标准）

另一端：白橙、橙、白绿、绿、白蓝、蓝、白棕、棕（T568B标准）

2. 交叉线的接法

交叉线是指一端按照T568A标准排列，另一端按照T568B标准排列的网线。交叉线主要用于两台计算机之间的直接连接，以及交换机或集线器之间的级联连接。

交叉线的具体接法如下：

一端：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕（T568A标准）

另一端：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕（T568B标准）

三、1000M网线的接法

在1000M（千兆）的网络环境中，网线的接法比100M更为复杂，因为需要用到所有的8根导线来传输数据。这意味着千兆网线在连接时必须保证每根导线都正确无误地接入水晶头。

1. 直通线的接法

千兆直通线的接法与100M直通线的接法基本相同，两端都按照T568B标准排列。但是，由于千兆网络需要用到所有的8根导线，因此每根导线在连接时都必须保证准确无误。

千兆直通线的具体接法如下：

一端：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕（T568B标准）

另一端：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕（T568B标准）

2. 交叉线的接法

千兆交叉线的接法与100M交叉线的接法有所不同。虽然一端仍然按照T568A标准排列，另一端按照T568B标准排列，但具体的线序对调方式与100M交叉线不同。

千兆交叉线的具体接法如下：

一端：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕（T568A标准）

另一端：白橙、橙、白绿（或蓝）、蓝白（或绿）、绿（或白橙）、蓝（或白绿）、白棕、棕（非标准T568B，但用于千兆交叉线）

注意：千兆交叉线的另一端并不是完全按照T568B标准排列的，而是进行了一些调整，以适应千兆网络的需求。因此，在制作千兆交叉线时，必须严格按照上述线序进行排列。

3. 超五类与六类网线的区别

在千兆网络中，通常会使用超五类或六类网线。这两类网线在规格和性能上有所不同。

超五类网线：超五类网线的铜芯大小在0.45到0.51毫米之间，能够支持高达100MHz的带宽。虽然超五类网线在理论上可以支持千兆网络，但在实际应用中，由于衰减和干扰等因素，其性能可能无法完全达到千兆标准。

六类网线：六类网线的铜芯大小在0.52到0.58毫米之间，能够支持高达250MHz的带宽。六类网线在性能和稳定性上优于超五类网线，是千兆网络的理想选择。

此外，六类网线的水晶头也与超五类网线不同。六类水晶头的内部结构和尺寸都经过了优化，以更好地适应六类网线的特性。因此，在使用六类网线时，必须使用与之匹配的六类水晶头。

四、网线连接注意事项

1. 网线长度：网线的长度对于数据传输的速度和稳定性有重要影响。一般来说，网线的长度应大于1.5米，以避免数据传输时断时续的现象。同时，网线的长度也不宜过长，过长的网线会增加衰减和干扰，影响数据传输的质量。

2. 水晶头质量：水晶头的质量直接关系到网线的连接性能和稳定性。因此，在选择水晶头时，应选择质量好、工艺精湛的产品。

3. 网线屏蔽：在电磁干扰严重的环境中，可以使用屏蔽网线来提高数据传输的稳定性和安全性。屏蔽网线外部包裹有一层金属材料，能够有效地抵御外界电磁波的干扰。

4. 正确接线：在连接网线时，必须确保每根导线都正确无误地接入水晶头。如果接线不正确，会导致数据传输失败或网络不稳定。

结语

网线的排列顺序和接法是网络连接的基础。通过了解网线的排列顺序和不同类型的网线接法，我们可以更好地选择和制作适合自己网络环境的网线，从而确保数据传输的速度和稳定性。希望本文能够帮助读者更好地理解和应用网线知识，为构建高效稳定的网络环境提供有力支持。
