揭秘继电器：三分钟掌握其神奇工作原理

继电器是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统和被控制系统之间的互动关系，通常应用于自动化的控制电路中。它实际上是用小电流去控制大电流运作的一种“自动开关”。在电路中起着自动调节、安全保护、转换电路等作用。下面，我们通过三步来深入理解继电器的工作原理。

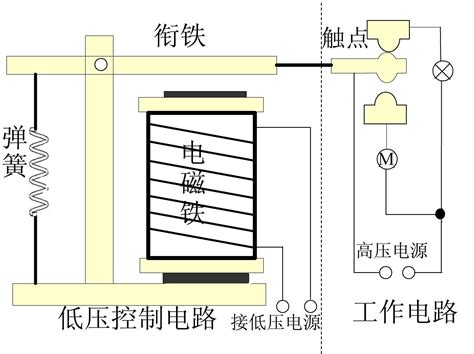

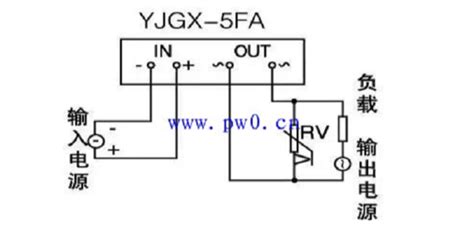

首先，我们要了解继电器的基本构造。继电器主要由三部分组成：输入部分、中间部分和输出部分。输入部分通常是接收控制信号的装置，如线圈、触点等。当外部信号（如电流、电压等）作用到线圈上时，会产生磁场。这个磁场会作用于中间部分，也就是铁芯和衔铁。铁芯通常由软磁材料制成，具有良好的磁导率，能够传递磁场。衔铁则与铁芯相连，当铁芯受到磁场作用时，衔铁会被吸引或排斥，从而改变其位置。输出部分则是由触点组成，当衔铁位置改变时，触点会随之闭合或断开，从而实现对电路的控制。

继电器的触点有两种状态：常开和常闭。常开触点在继电器未通电时处于断开状态，通电后才闭合；而常闭触点则相反，未通电时闭合，通电后断开。这两种触点可以根据需要在电路中实现不同的控制功能。例如，在常开触点中，当外部信号作用到线圈上时，衔铁被吸引，使得常开触点闭合，从而接通电路。而在常闭触点中，当线圈通电时，衔铁被吸引，使得常闭触点断开，从而切断电路。

接下来，我们详细解析继电器的工作原理。当继电器线圈未通电时，铁芯和衔铁之间存在一定的气隙，此时触点处于原始状态（常开触点断开，常闭触点闭合）。当线圈通电后，电流产生的磁场会作用于铁芯，使其磁化。磁化后的铁芯会吸引衔铁，使其向铁芯方向移动，从而减小气隙。随着气隙的减小，磁场的强度逐渐增强，衔铁受到的吸引力也越来越大。当衔铁受到的吸引力大于其机械阻力时，衔铁会发生移动，从而改变触点的状态。

对于常开触点来说，当衔铁被吸引时，会推动触点闭合，从而接通电路。而对于常闭触点来说，当衔铁被吸引时，会推动触点断开，从而切断电路。当线圈断电后，磁场消失，铁芯失去磁性，对衔铁的吸引力也消失。此时，衔铁在机械弹簧的作用下恢复到原始位置，触点也随之恢复到原始状态。

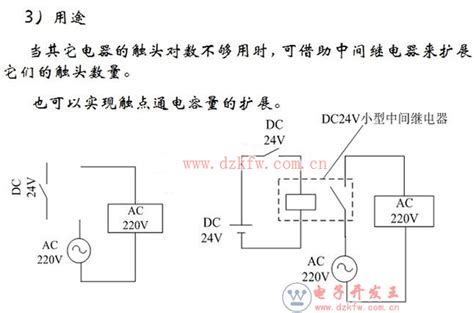

在实际应用中，继电器通常被用作电路的开关或控制器。例如，在电力系统中，继电器可以用来保护电路和设备免受短路、过载等故障的影响。当电路中出现故障时，继电器会迅速切断电路，从而防止故障扩大。此外，继电器还可以被用作信号转换或放大装置。例如，在自动化控制系统中，传感器输出的微弱信号可以通过继电器进行放大和转换，从而驱动执行机构进行工作。

然而，在使用继电器时，我们也需要注意一些问题。例如，继电器的触点具有一定的寿命和承载能力。如果触点长时间处于闭合或断开状态，或者承受过大的电流和电压，会导致触点磨损或烧毁。因此，在选择继电器时，需要根据实际应用场景选择合适的触点类型和承载能力。此外，还需要注意继电器的线圈电压和电流等参数是否与外部控制信号相匹配。如果参数不匹配，可能会导致继电器无法正常工作或损坏。

此外，为了进一步提高继电器的可靠性和使用寿命，我们还可以采取一些措施。例如，可以在继电器触点两端并联一个电阻或电容器等元件，以减小触点在闭合或断开时产生的电弧和火花。这些元件可以吸收电弧和火花产生的能量，从而保护触点不受损坏。同时，还可以定期对继电器进行检查和维护，及时发现并处理潜在的问题。

除了基本的工作原理和应用场景外，继电器还有一些特殊的性能参数需要我们了解。例如，继电器的动作时间是指从线圈通电到触点状态改变所需的时间；释放时间则是指从线圈断电到触点状态恢复到原始状态所需的时间。这些时间参数对于某些高速或精确控制的应用场景来说非常重要。此外，继电器的吸合电压和释放电压也是重要的性能参数。吸合电压是指使继电器线圈产生足够磁场以吸引衔铁所需的最小电压；而释放电压则是指使继电器线圈磁场消失以释放衔铁所需的最大电压。这些电压参数对于保证继电器在不同电压条件下都能正常工作非常重要。

综上所述，继电器是一种重要的电控制器件，在自动化控制电路中发挥着不可替代的作用。通过了解继电器的基本构造、工作原理和性能参数等方面的知识，我们可以更好地应用和维护继电器设备，从而提高电路的稳定性和可靠性。同时，在实际应用中，我们还需要根据具体场景选择合适的继电器类型和参数，并采取必要的措施来提高其可靠性和使用寿命。
