如何一步步拆解惠普Compaq 511笔记本？详细图片分解指南

惠普笔记本Compaq511拆机图片分解详解

惠普Compaq511作为一款经典的笔记本型号，在用户群体中具有广泛的认可度和使用度。然而，随着时间的推移，这款笔记本的内部硬件可能需要维护或更换，这时候拆机便成为了一个重要的技能。本文将详细介绍惠普Compaq511的拆机步骤，并提供相关的图片分解说明，帮助用户全面了解这款笔记本的内部结构。

在进行拆机之前，我们需要准备一些必要的工具，包括一个小十字螺丝刀、一个T8六角螺丝刀、一根撬棒、一把毛刷和一些导热硅脂（用于重新涂抹CPU风扇上的散热膏）。这些工具可以在电脑维修店或在线购买，确保准备齐全后再进行拆机操作。

第一步：拆除电池与后盖

首先，将笔记本的电池取下，这是为了安全起见，避免在拆机过程中由于电源未切断而造成的意外损坏。然后，将笔记本翻转过来，开始拆除后盖。后盖通常由螺丝固定，我们需要找到所有固定螺丝的位置，并使用十字螺丝刀将其拧下。

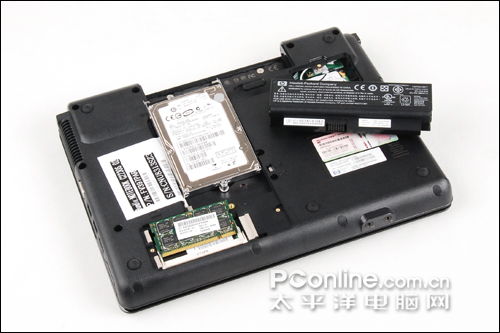

在Compaq511中，后盖包括内存无线盖板和硬盘盖板，每个盖板通常有两颗螺丝固定。拧下这些螺丝后，就可以轻松取下盖板。

第二步：拆除功能性硬件

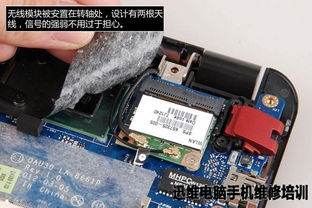

后盖取下后，我们会看到内部的无线网卡、内存和硬盘等硬件。这些硬件通常被螺丝和固定装置固定在主板上。我们可以先拆除无线网卡，它的螺丝通常会有黄色标记。然后，将硬盘和内存依次取出。硬盘通常会用一个支架固定，拧下支架上的螺丝即可取下硬盘。

接下来，将光驱的螺丝拧下，光驱就可以直接抽出来了。同时，将笔记本背面的所有螺钉全部拧下，为接下来的拆机步骤做好准备。

第三步：拆除键盘

在取下所有背面的螺丝后，键盘的固定装置已经松开。此时，我们可以使用撬棒在键盘的边缘处轻轻撬起，然后翻开键盘。注意，键盘下方有连接线（键盘排线），在翻起键盘时要小心不要扯断这些线。

使用螺丝刀将固定键盘排线的螺丝拧下，然后将排线从插座中拔出。此时，键盘就可以完全取下了。

第四步：拆除C壳

键盘下方的壳子被称为C壳，它固定了风扇线、开关线、触摸板排线等部件。在取下键盘后，我们可以看到这些线都连接在C壳上。使用撬棒小心地将这些线从插座中拔出，然后拧下C壳上的所有固定螺钉。

螺钉拧下后，我们就可以将C壳从笔记本上取下来了。C壳取下后，我们会看到主板和散热器等更多内部组件。

第五步：拆除主板

在取下C壳后，主板的固定螺钉就暴露出来了。我们需要找到固定主板的螺钉位置，并将它们全部拧下。注意，主板上还有许多连接线（如电源线、数据线等），在取下主板之前，需要将这些线全部拔掉。

螺钉拧下并拔掉所有连接线后，我们就可以轻轻地从笔记本中取出主板了。主板取下后，我们可以看到下面的散热器和风扇等组件。

第六步：拆除散热器与风扇

散热器通常被固定在主板的某个位置，并通过螺钉与主板连接。我们需要找到这些螺钉，并将它们拧下。拧下螺钉后，散热器就可以从主板上取下来了。

散热器取下后，我们会看到风扇。风扇通常被散热片覆盖，并且也有螺钉固定。将固定风扇的螺钉拧下后，我们就可以将风扇从散热片上取下来了。

此时，我们可以使用毛刷清理风扇和散热片上的灰尘，并重新涂抹导热硅脂在CPU上，以恢复风扇的散热效果。

第七步：重新安装

在完成清理或更换硬件后，我们需要按照与拆卸相反的步骤将笔记本重新组装起来。首先将风扇和散热器安装回主板上，并固定好螺钉。然后将主板重新安装回笔记本的框架中，并连接好所有连接线。

接下来，将C壳安装回笔记本上，并固定好螺钉。再将键盘重新安装回去，并连接好键盘排线。最后，将后盖（包括内存无线盖板和硬盘盖板）安装回笔记本上，并固定好所有螺钉。

注意事项

1. 在拆机过程中，务必小心谨慎，避免使用过大的力量导致塑料部件断裂或组件损坏。

2. 拆机之前最好去除人体静电，以防止静电对内部组件造成损害。

3. 如果动手能力不强或对拆机操作不熟悉，建议前往售后或电脑城找专业人员进行拆机清灰操作。

4. 在重新安装时，务必确保所有连接线都正确连接到对应的插座上，并固定好所有螺钉，以避免出现接触不良或松动的情况。

通过以上步骤的详细介绍和图片分解说明，相信用户已经对惠普Compaq511的拆机过程有了全面的了解。在实际操作中，建议结合本文提供的步骤和图片进行拆机操作，以确保操作的准确性和安全性。同时，定期对笔记本进行拆机清理和维护也是保持其良好运行状态的重要措施之一。
